Řetězové kladkostroje 125 kg – 6300 kg

Základní provedení Se závěsným hákem


S elektrickým / válečkovým

pojezdem



Mimořádné výhody
Vysoká doba zapnutí i v tropických podmínkách
Díky modulovému principu je konstrukce extrémně nenáročná na údržbu. Všechny stavební díly jako motor zdvihacího mechanismu, olejem plněná převodovka, pružinová brzda a kluzná spojka jsou v případě potřeby samostatně vyměnitelné.
Nezávisle chlazený zdvihový motor s odpovídajícím STAR LIFTKET vnějším obrysem tvořený chladícími žebry.
Použití kvalitních materiálů jako např. s povrchově vytvrzenými díly převodovky s ozubenými koly. Vynikající kvalita byla potvrzena časově náročnými testy ve zkušební laboratoři. Životnost stavebních dílů překonává požadavky FEM pro udávané díly hnacího ústrojí.
Zvýšená bezpečnost díky novému patentovanému systému spojky. Při tomto „bezpečnostním principu“ vzniká přímé spojení mezi břemenem a brzdou. Tím není možný žádný pád břemen. Obložení spojky je bez azbestu.
Jednoduchá, rychlá a bezchybná přestavba z jednoprůřezového na dvouprůřezové provedení, zavěšení druhé větve řetězu podle patentovaného řešení s absolutně bezpečnou manipulací.
Vysoce moderní design.
Stabilní a kompaktní pouzdro z lehkého kovu s nepatrnou hmotností.

Řetězové kladkostroje 125 kg – 6300 kg / trojfázový střídavý proud
Prosím dbejte
Provozní napětí 400 V, 3 ph, 50 Hz
Ochranný prvek IP55 / izolační třída F
Odlišné napětí a frekvence na základě poptávky
Délky ovládacího kabelu standardně 1,5 m
Výška zdvihu standardně 3 m, údaje pro vlastní váhu platí při výšce zdvihu 3 m, u stykačového ovládání se zvyšuje vlastní váha o cca 2 kg
Větší výška zdvihu je možná
U výšky větší jak 20 m je nosnost redukována o dodatečnou hmotnost řetězu
Typy STAR 090/…, 091/…, 110/… a 111/… mohou být provozovány výhradně se stykačovým ovládáním. U dodávky kladkostroje bez ovládání (na základě přání zákazníka) je stykačové ovládání vytvořeno při sestavování. Sériově jsou tyto modely dodávány s 24 V stykačovým ovládáním.

Hodnoty uvedené v tabulce odpovídají pro typizované kladkostroje.
V případě atypických technických požadavků, jsou možné odchylky, které v rámci technického řešení navrhuje a schvaluje vždy pouze výrobce.
U pojezdů se dvěma rychlostmi pojezdu existuje při určité kombinaci nosnosti, rozteče příruby a typu ovládání nutnost montáže vyrovnávacího závaží (max. 9,4 kg vyrovnávací závaží).



Řetězové kladkostroje 125 kg – 2000 kg

Základní provedení Se závěsným hákem


S elektrickým / válečkovým

pojezdem



Provozní napětí 400 V, 3 ph, 50 Hz
Ochranný prvek IP54 / izolační třída F
Odlišné napětí a frekvence na základě poptávky
Délky ovládacího kabelu standardně 1,5 m
Výška zdvihu standardně 3 m, údaje pro vlastní váhu platí při výšce zdvihu 3 m, u stykačového ovládání se zvyšuje vlastní váha o cca 2 kg
Větší výška zdvihu je možná
U výšky větší jak 20 m je nosnost redukována o dodatečnou hmotnost řetězu

Hodnoty uvedené v tabulce odpovídají pro typizované kladkostroje.
V případě atypických technických požadavků, jsou možné odchylky, které v rámci technického řešení navrhuje a schvaluje vždy pouze výrobce.
U pojezdů se dvěma rychlostmi pojezdu existuje při určité kombinaci nosnosti, rozteče příruby a typu ovládání nutnost montáže vyrovnávacího závaží (max. 9,4 kg vyrovnávací závaží).



Řetězové kladkostroje 4000 kg – 25000 kg

Typ 13/00X
základní provedení

Typ 13/00X se
závěsným hákem

Typ 13/00X s
elektrickým / válečkovým
pojezdem

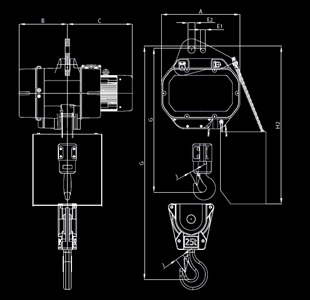

STAR 235/50 ½ průřezový,
stabilní – 12500 kg / 25000 kg

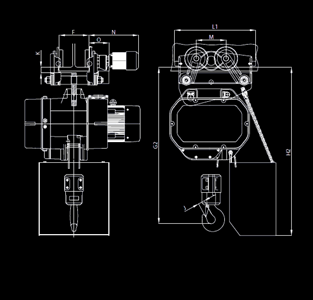

STAR 235/ 50 ½ 1 průřezový,
elektrický pojezd - 12500 kg

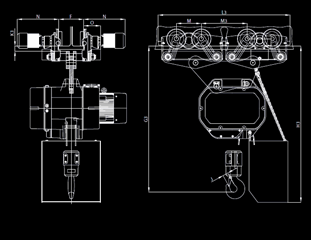

STAR 235/ 50 ½ 1 – průřezový,
dva elektrické pojezdy – 12500 kg,
přenastavitelný na 25000 kg

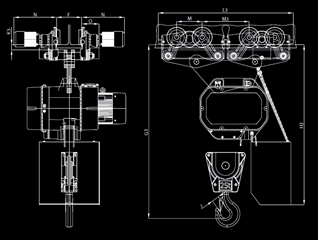

STAR 235/ 50 ½ 2 – průřezový
dva elektrické pojezdy – 25000 kg



Řetězové kladkostroje 4000 kg – 25000 kg / trojfázový střídavý proud
4000 kg – 25 000 kg
B13/00X + STAR 235/50
Provozní napětí 400 V, 3 ph, 50 Hz
B13/00X - ochranný prvek IP54
STAR 235/50 – ochranný prvek IP 55
Izolační třída
Odlišné napětí a frekvence na základě poptávky
Sériově s ochranným řízením 24 V
Elektrické koncové vypnutí
Délky ovládacího kabelu standardně 1,5 m
Výška zdvihu standardně 3 m, údaje pro vlastní váhu platí při výšce zdvihu 3 m
Větší výška zdvihu je možná
U výšky větší jak 10 m je nosnost redukována o dodatečnou hmotnost řetězu
Odkaz: Standardní pojezdy tohoto typu nejsou pro zaoblené dráhy
Hodnoty uvedené v tabulce odpovídají pro typizované kladkostroje.
V případě atypických technických požadavků, jsou možné odchylky, které v rámci technického řešení navrhuje a schvaluje vždy pouze výrobce.


Kladkostroje pro speciální použití

Je mnoho variant. Také jsou k dispozici kladkostroje sériové jak s přímým ovládáním, tak se stykačovým ovládáním. Impulsní snímač otáček, šplhací zařízení, kde kladkostroj je zavěšen na zdvihovém háku a šplhá k zavěšenému háku a zpět (tyto kladkostroje se používají pro jevištní techniku), dvě nezávislé brzdy, proměnné rychlosti pomocí regulace frekvence jsou jen některé příklady.
Kladkostroje / trojfázový střídavý proud pro použití v jevištní technice
Kladkostroje pro osvětlování a jevištní techniku jsou vzhledem ke svým technickým možnostem vysoce specializované a nejvíce modifikované pro plánovaný účel použití. Z tohoto důvodu by byly tabulky s daty příliš obsáhlé. Prosím poptejte specifikaci, kterou si přejete.
A)     Elektrické kladkostroje dle německého standardu BGV D8
Nosnost od 125 kg do 12500 s jednoprůřezovým nosným řetězem s různými možnostmi rychlostí
Jedna brzda
Až na malé modely použitelné jak ve standardním zavěšení tak také jako samozdvižný
Dodávané s přímým i stykačovým ovládáním
Kombinované s přímým i stykačovým ovládáním
Kombinovatelné s ovládáním různých výrobců, jako doplněk jsou objednatelné koncový spínač převodovky, inkrementální vysílač nebo stykačové ovládání
B)      Elektrické kladkostroje dle německého standardu VPLT SR 2.0 D8plus nebo BGV C1
Nosnost od 125 kg do 3000 kg s jednoprůřezovým nosným řetězem s různými možnostmi rychlostmi
Dvě brzdy
Až na malé modely použitelné jak ve standardním zavěšení tak také jako samozdvižný
Zdvihadla podle normy VPL SR 2.0 dodávané jak s přímým tak i se stykačovým ovládáním a čtyřstopým koncovým spínačem převodovky stejně tak s mechanickým vypnutím při přetížení
Jako doplněk je objednatelné dálkové ovládání

Perfektní speciální použití pro synchronní zvedání dlouhých břemen
V současné době je k dispozici STAR LIFTKET se dvěma nosnými řetězy až 2 x 2350 kg, s roztečí háků 600 mm – 2000 mm (standard) nebo 2000 mm – 5000 mm (varianta). Seznam technických údajů obdržíte na základě poptávky.
Prosím dbejte
Provozní napětí 230 V, 1 ph, 50 Hz
Druh ochrany IP55 / izolační třída F
Délky ovládacího vedení standardně 1,5 m
Výška zdvihu standardně 3 m
Údaje pro vlastní váhu platí pro výšku zdvihu od 3 m
Větší výška zdvihu je možná
U výšky zdvihu větší jak 20 m je nosnost redukována o dodatečnou hmotnost řetězu
